調速散熱風扇的幾種調速原理

2022-07-11(3804)次瀏覽

調速散熱風扇調速原理分為PWM控制調速:脈沖寬度調速、溫度控制調速、電壓控制轉速、電阻控制轉速、恒速控制轉速，其有個共同特點都是通過改變輸入信號的某一值來改變風扇轉速

調速散熱風扇的幾種調速原理

調速散熱風扇的縮寫定義

PWM——Pluse wide modulation的縮寫，固定頻率，占空比調速

TC——Temperature Control的縮寫，溫度控制轉速

VC——Voltage Control的縮寫，電壓信號控制轉速

RC——Risister Control的縮寫，電阻（通常情況下用電位器）控制轉速

CS——Const Speed的縮寫，達到額定電壓后恒定轉速

1、PWM調速散熱風扇——PWM控制調速:脈沖寬度調速，頻率可從100HZ-30KHZ。高電平電壓范圍從3.3V-20V(具體以實際規格書為準 ) ，低電平范圍 ≤1.0V。PWM調速通過固定頻率的脈沖信號，調 整其寬度（占空比Duty cycle）來改變風扇轉速。6種常見曲線模式如下圖所示，可依客戶定制占空比VS轉速的關系。

pwmt調速風扇

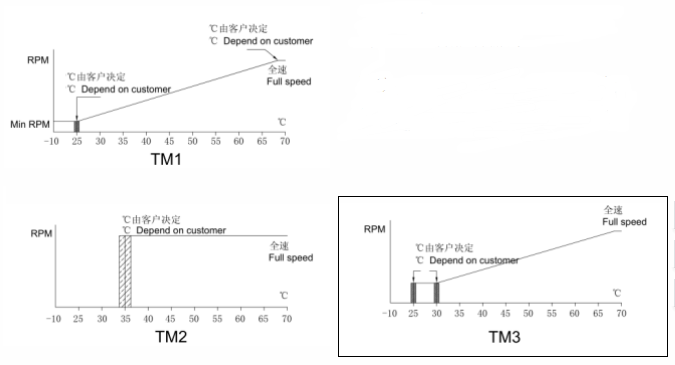

2、TC調速散熱風扇——TC控制調速：溫度控制功能，風扇的轉速受溫度控制，不同的溫度可對應不同的轉速(溫度傳感器可外置)。常見的3種曲線如下圖所示：

TC調速風扇

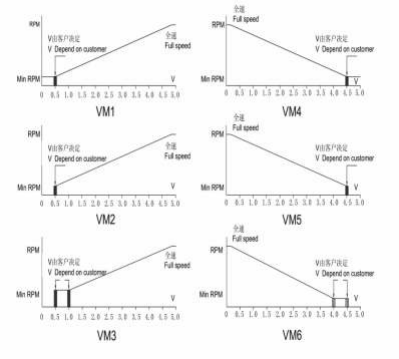

3、VC調速散熱風扇——轉速依控制電壓高低來控制風扇之轉速，不同的控制電壓可對應不同的轉速。電壓信號一般可設定范圍為0-20VDC，推薦使用0-10VDC，控制信號電壓消耗電流≤1mA，常見的6種曲線如下圖所示：

電壓調速風扇

4、RC調速散熱風扇——電阻調速：通過改變風機外置電阻的阻值（可調電阻）來改變風機轉速，不同的電阻值對應不同的轉速。（建議用10K可調電阻）常用的3種調速方式如下圖所示：

5、CS調速風扇——恒定的轉速或恒速功能。

恒速是指風機在額定電壓至該風機的最高承受的電壓范圍內，轉速保持恒定不變.(如48VDC風機，上限電壓為72VDC，只

要供電壓在36-72VDC之間時，風扇保持額定轉速不變。

普通的風扇(不帶恒速功能的)，轉速隨電壓的升高而升高，同時電流也隨之升高，噪音也隨之升高。當電壓有波動時，轉速不穩定，電流及噪音忽高忽低。在一些寬電壓范圍的應用上，普通風扇不適用，如12038風扇48VDC/1A/5000RPM的風扇，在上限電壓72VDC時，轉速約為8000RPM，電流在2.2A以上，噪音大于65DB。轉速上升，功率增大，電流升高，風扇內部溫升升高，壽命相應下降，電子器件也容易損壞。不符合低噪音及長壽命的重要性能指標。

帶恒速功能的風扇，因在允許的電壓范圍內轉速不變，噪音和功率均保持不變，有利于節能、低噪音、長壽命需求。

一般通訊設備，電壓范圍從36V-72V間切換，提倡使用CS功能風扇。

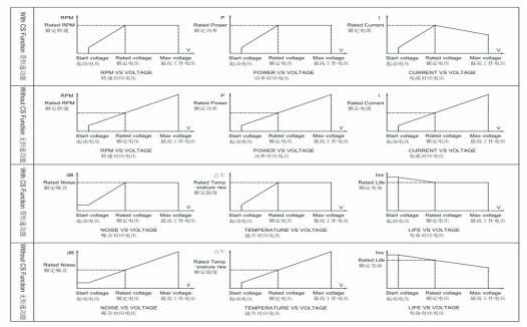

不帶CS功能的風扇與帶CS功能的風扇其轉速，功率，電流，噪音，溫升，壽命對應其電壓的關系曲線如下圖所示：

恒速調速風扇
